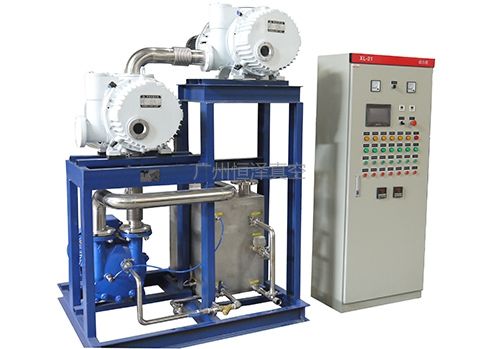

真空機組是指利用機械、物理、化學或物理化學方法從泵送容器中提取真空的器件或設備。醫療真空機組就是真空機組應用的典型代表。

真空機組基本上可以分為兩種類型，即氣體捕集泵和氣體輸送泵。真空機組廣泛應用于冶金、化工、食品、電子鍍膜等行業。

真空泵泵體的布置結構決定了泵的總體結構。立式結構的進、排氣口水平設置、組裝和連接管道更方便。但泵的重心較高，高速運行時穩定性較差，因此該類型主要用于小型泵。

臥式泵的進氣口在上，排氣口在下。有時，為了方便真空系統管道的安裝和連接，排氣口可以從水平方向連接，即排氣方向是垂直的。此時，排氣口可以從左右兩個方向打開，除了排氣管的一端，另一端堵塞或連接旁路閥。該泵結構重心低，高速運行穩定性好。一般較大，中型泵多采用這種結構。

泵的兩個轉子軸與水平面垂直安裝。該結構裝配間隙容易控制，轉子裝配方便，泵占地面積小。但泵重心高，齒輪拆卸不方便，潤滑機構相對復雜。

傳動方式：

真空泵的兩個轉子通過一對高精度齒輪實現相對同步運轉的。主動軸通過聯軸器與電機連接。傳動結構主要有兩種類型：其中一種是電機和齒輪放置在轉子的同一側。

從動轉子由電動機端齒輪直接傳過去帶動，動轉子軸的扭轉變形較小，則由于主動軸的扭轉變形較大，兩個轉子之間的間隙不會發生變化，因此轉子之間的間隙在運行過程中是均勻的。這種傳輸方式的缺點是：

a.主動軸上有三個軸承，增加了泵的加工和裝配難度，齒輪的拆裝和調整也不方便；

b.整體結構不均勻，泵的重心偏向電機和齒輪箱的一側。

其實真空泵和風機、高壓鼓風機和高壓氣泵的原理是差不多的，不要因?yàn)椴煌拿Q混淆了。它主要用于折頁機、切紙機、水處理曝氣、水產養殖、絲網印刷機、照相制版機、注塑機、自動上料烘干機、紙張運送、收集、環保水處理、中央集塵環境保護、水產養殖、絲網印刷、電鍍、除塵、食品、包裝、灌裝氣流運輸?shù)刃袠I(yè)。
